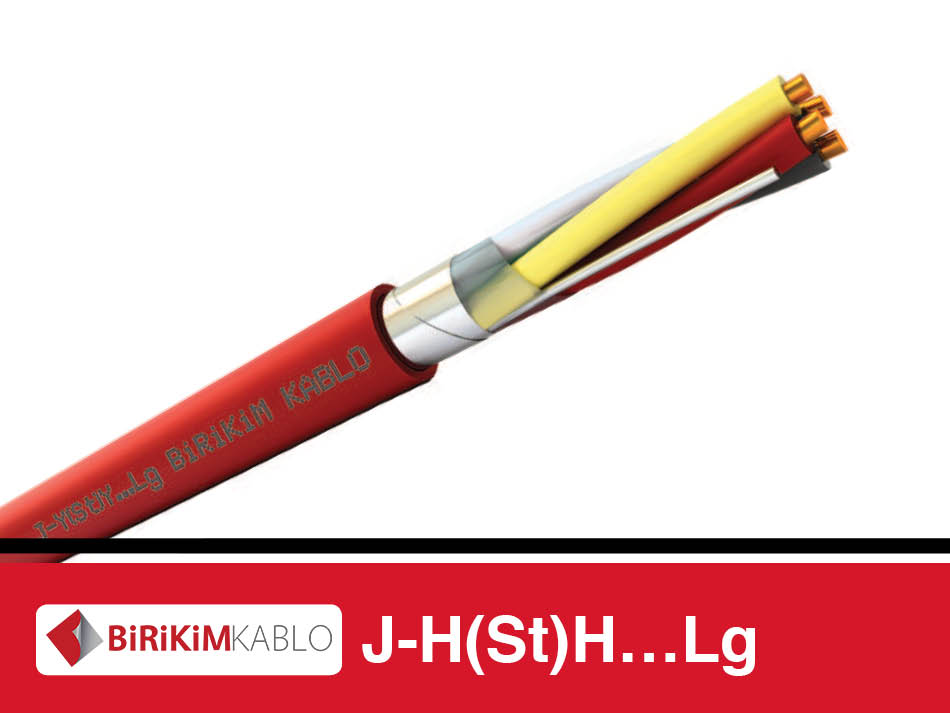

Birikim J-H(St)H…Lg Kablo

Birikim J-H(St)H…Lg Kablo HFFR

Birikim J-H(St)H…Lg Kablo Bina içi telefon santralleri, yangın algılama ve güvenlik sistemlerinin bağlantı ve dağıtımında kullanılır HFFR Halogen free

Bina içi telefon santralleri, yangın algılama ve güvenlik sistemlerinin bağlantı ve dağıtımında kullanılır. Ekran sayesinde elektromanyetik etkilere karşı korumaya sahiptir.

HFFR (Halogenfree flame retardant) özelliği ile yanma durumunda düşük duman yoğunluğu, insan sağlığına zarar verecek gazlar içermemesi ve alevin yayılmaması toplu yaşam alanlarında kullanılmasın da başlıca etkendir

Kablo Yapısı

İletken	IEC 60228, EN 60228, VDE 0295 CLASS-1 Elektrolitik tavlı mono bakır
Yalıtkan	HFFR \| EN 50290-2-26, VDE0207(HI2)
Renk Kodlaması	VDE 0815
Büküm Şekli	Damarlar çiftler halinde ve tüm çiftler bir arada bükülür (2 çift yıldız dörtlü düzeninde bükülür)
Ayırıcı	Polyester bant
Ekran	Kalay kaplı elektrolitik tavlı mono toprak teli,Alüminyum polyester bant
Dış Kılıf	HFFR \| EN 50290-2-27, VDE0207(HM2)
Dış Kılıf Rengi	RAL 3000 Kırmızı

İletken Direnci

Kesit (mm)	Ω/km (max.)
0,6	153
0,8	73,2
1,12	48,8
1,37	23
1,75	14,5

Teknik Özellikleri

İzolasyon Direnci	>100MΩ.km
Çalışma Gerilimi	300 V
Test Gerilimi	1000 V
Efektif Kapasite	100 nF/km
Çalışma Sıcaklığı	-30°C – +70°C (sabit)
Min. Bükme Yarıçapı	7,5 x kablo çapı
Aleve Dayanım	IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-2-1
Duman Yoğunluğu	IEC 61034-2, EN 61034-2
Halojen Gazı Tayini	IEC 60754-1, EN 50267-2

Ürün Kodu	Damar Sayısı x Kesit (mm)	Kablo Çapı (mm ±%5)	Bakır Ağırlığı (kg/km)	Kablo Ağırlığı (kg/km)
3451000601	1x2x0,60 mm	4,8	11	30
3451000602	2x2x0,60 mm	5,8	16,5	42
3451000603	3x2x0,60 mm	6,5	20	49
3451000604	4x2x0,60 mm	7	26	61
3451000605	5x2x0,60 mm	7,3	30	68
3451000608	8x2x0,60 mm	8,2	48	93
3451000610	10x2x0,60 mm	9,2	60	118
3451000620	20x2x0,60 mm	12	112	192
Ürün Kodu	Damar Sayısı x Kesit (mm)	Kablo Çapı (mm ±%5)	Bakır Ağırlığı (kg/km)	Kablo Ağırlığı (kg/km)
3451000801	1x2x0,80 mm	6,3	14	42
3451000802	2x2x0,80 mm	7,4	25	62
3451000803	3x2x0,80 mm	8,6	35	83
3451000804	4x2x0,80 mm	9,4	45	102
3451000805	5x2x0,80 mm	10,2	49	110
3451000808	8x2x0,80 mm	11,6	82	167
3451000810	10x2x0,80 mm	13,8	105	215
3451000820	20x2x0,80 mm	17,1	202	368
Ürün Kodu	Damar Sayısı x Kesit (mm)	Kablo Çapı (mm ±%5)	Bakır Ağırlığı (kg/km)	Kablo Ağırlığı (kg/km)
3451001001	1x2x1,00 mm	6,4	21,5	53
3451001002	2x2x1,00 mm	8,2	35,5	76
3451001003	3x2x1,00 mm	9,2	51	125
3451001004	4x2x1,00 mm	11	66	152
3451001005	5x2x1,00 mm	12,1	82	196
3451001008	8x2x1,00 mm	13,8	125	268
3451001010	10x2x1,00 mm	15	162	326
3451001020	20x2x1,00 mm	22,2	332	638
Ürün Kodu	Damar Sayısı x Kesit (mm)	Kablo Çapı (mm ±%5)	Bakır Ağırlığı (kg/km)	Kablo Ağırlığı (kg/km)
3451001101	1x2x1,00 mm²	6,6	24	60
3451001102	2x2x1,00 mm²	8,5	43	92
3451001103	3x2x1,00 mm²	9,6	62	135
3451001104	4x2x1,00 mm²	11,5	80	173
3451001105	5x2x1,00 mm²	12,4	100	215
3451001108	8x2x1,00 mm²	14,5	155	314
3451001110	10x2x1,00 mm²	15,6	202	385
3451001120	20x2x1,00 mm²	22,5	380	663
Ürün Kodu	Damar Sayısı x Kesit (mm)	Kablo Çapı (mm ±%5)	Bakır Ağırlığı (kg/km)	Kablo Ağırlığı (kg/km)
3451001501	1x2x1,50 mm²	8,4	36	70
3451001502	2x2x1,50 mm²	9,6	68	120
3451001503	3x2x1,50 mm²	11,4	92	180
3451001504	4x2x1,50 mm²	13,1	125	210
3451001505	5x2x1,50 mm²	14,2	148	305
3451001508	8x2x1,50 mm²	18,5	236	418
3451001510	10x2x1,50 mm²	20,6	288	500
3451001520	20x2x1,50 mm²	25,2	560	925
