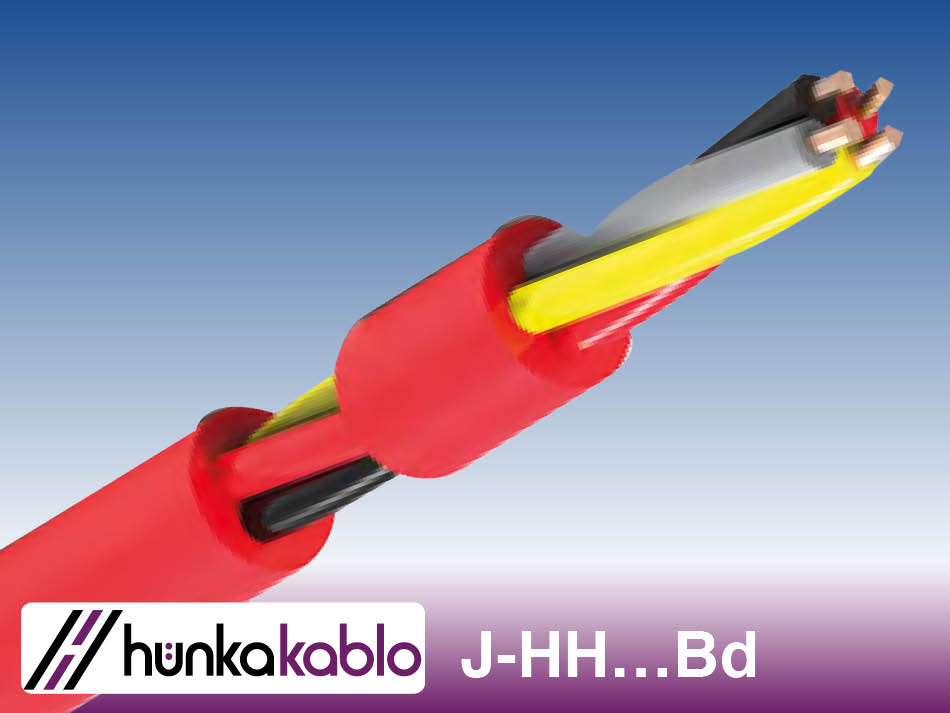

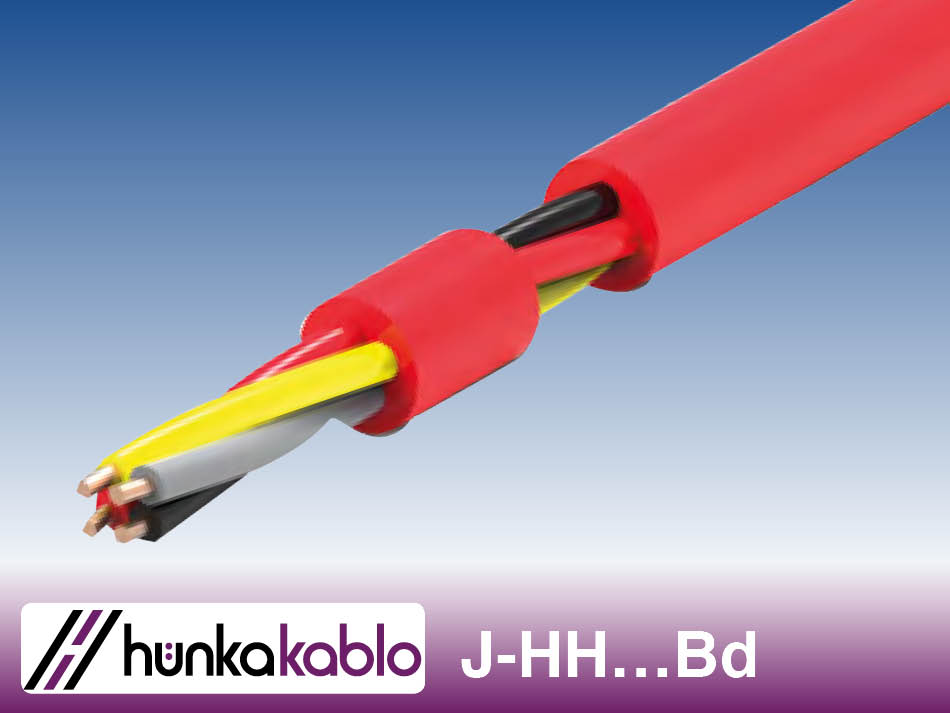

Hünka J-HH…Bd Kablo

Hünka J-HH…Bd Kablo Perpa

Hünka J-HH…Bd Kablo bina içi tesisatlarda sinyal ve data iletişiminde, santral ve abone dağıtımlarında kullanılırlar. Bükülme yarı çapının küçük olması sebebiyle dar alanlarda rahatlıkla kullanılırlar. Bu halojensiz kablolar alev iletmezler.

Kablo Yapısı

İletken	Elektrolitik Bakır İletken
İzolasyon	HFFR Kompaund
Damar Tanımlama	VDE 0815
Çift	İki Damarlı Bir Çift Oluşturacak Şekilde Bükülür
Büküm	Çiftler Sabit Adımda Katlar Halinde Bükülür
Ayırıcı	PES Bant
Dış Kılıf	HFFR Kompaund
Kılıf Rengi	RAL 3000 Kırmızı ve ya RAL 7001 Gri

Hünka J-HH…Bd Kablo

Hünka J-HH…Bd Kablo Elektriksel Ölçümler

Standart	VDE 0815
İletken Direnci	0,60 mm : 130 OHM/KM, 0,80 mm : 73,2 OHM/KM
İzolasyon Direnci	>100 MOHM KM
Test Gerilimi	800 V
Efektif Kapasitans	120 pf/km
Kapasitans Dengesizliği	Max. 300 pF / 100mt
Min. Bükülme Yarıçapı	10 x D
Çalışma Sıcaklığı	-30°C +70°C
Çalışma Gerilimi	300 V
Alev Testi	IEC 60332-1-2 & EN 50265-2-1
Korozif Gaz Testi	IEC 60754-1/2 & EN 50267-2-3
Duman Yoğunluğu Testi	IEC 61034-2 & EN 50268-2

Hünka J-HH…Bd Kablo Fiziksel Özellikler

Damar Sayısı x Kesit (mm²)	Yaklaşık Dış Çap (mm)	Bakır Ağırlığı (kg/km)	Yaklaşık Kablo Ağırlığı (kg/km)
2 x 2 x 0,60	4,5	11,0	34
4 x 2 x 0,60	6,5	23,0	59
6 x 2 x 0,60	7,0	34,0	74
10 x 2 x 0,60	8,5	56,0	111
20 x 2 x 0,60	11,0	113,0	200
30 x 2 x 0,60	13,5	170,0	284
2 x 2 x 0,80	6,6	9,6	52
4 x 2 x 0,80	8,3	39	87
6 x 2 x 0,80	10,2	58	126
10 x 2 x 0,80	11,3	96	186
20 x 2 x 0,80	15,7	192	361
30 x 2 x 0,80	19,3	288	531
