RG 8 U Koaksiyel Kablo Telsiz Anten Bağlantı Kablosu

RG 8 U Koaksiyel Kablo Telsiz Anten Bağlantı Kablosu

Klas RG 8 U Koaksiyel Kablo

RG 8 U Koaksiyel Kablo

RG 8 U Koaksiyel Kablo

Ref. Std. MIL C 17, TS EN 50117, TS 2637 IEC 60096-1, TS 5757 IEC 60096-3

Kullanım Alanları

CB telsiz anten sistemlerinde bağlantı kablosu, data iletişim şebekelerinde terminal ve sistem bağlantı kablosu olarak kullanılırlar.

Kablo Yapısı

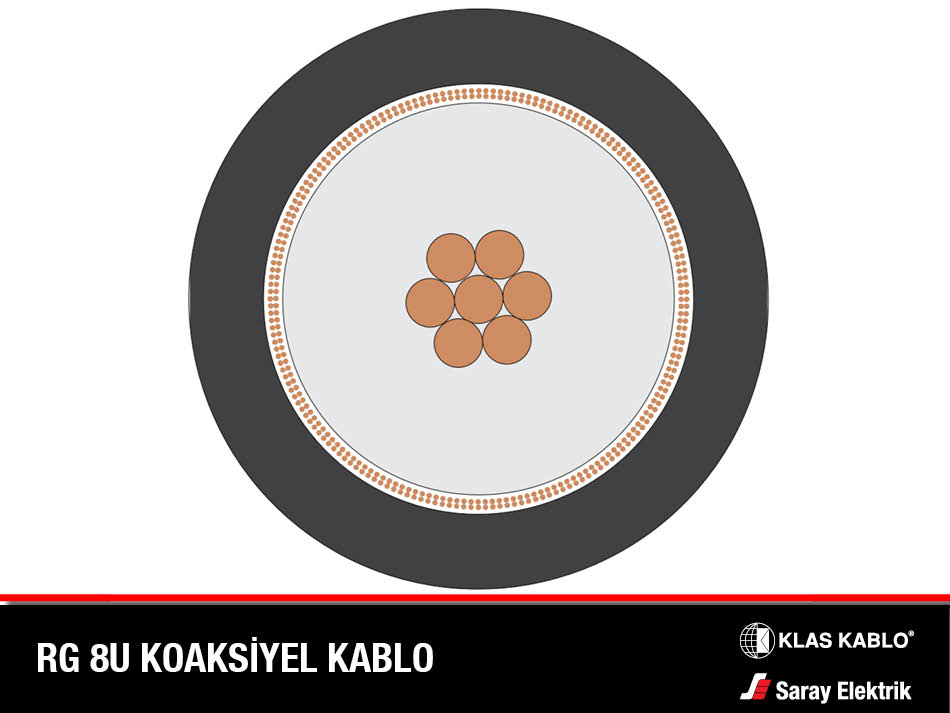

Klas RG 8 U Koaksiyel Kablo Kesiti

İç İletken 7×0,91 mmØ Bükülü tavlı bakır tel
Yalıtkan Ort. 7,25 mmØ Foam polietilen
Ekran Elk. tavlı bakır örgü, ort. %95
Dış Kılıf 10,3 mmØ PVC (EN 50290-2-22), RAL 9005 Siyah

Genel Özellikler

Alev Geciktirme IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2

RG 8 U Teknik Özellikler

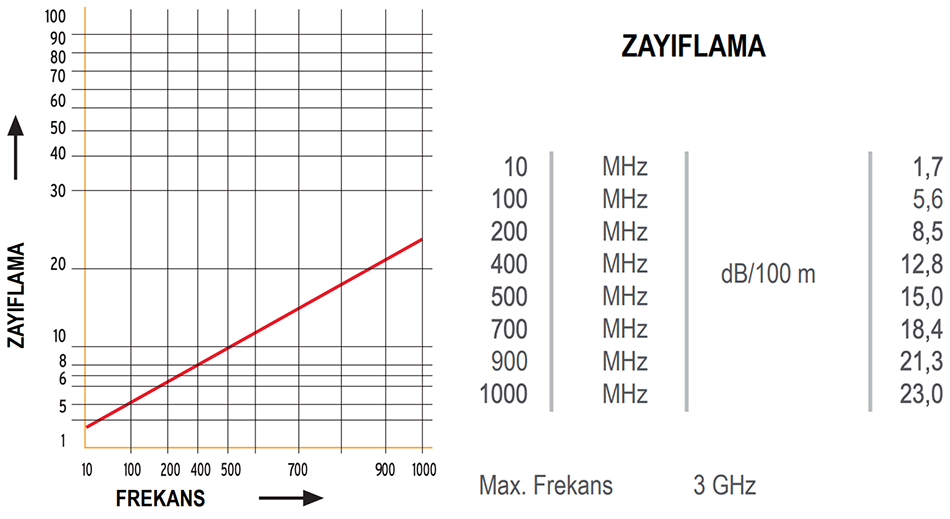

RG 8U Frekans Zayıflama Grafiği

Çalışma Sıcaklığı -40 °C …. +70 °C
Çalışma Gerilimi Max. 3 kV
Test Gerilimi 5 kV
Min. Bükme Yarıçapı 10xD (D:Kablo çapı)
Empedans 50±2 OHM
Kapasite 85 Pf/M
İzolasyon direnci (M.Ω.km) >2000
Zayıflama 10 MHz : 1,7 dB/100, 100 MHz : 5,6 dB/100, 200 MHz : 8,5 dB/100, 400 MHz : 12,8 dB/100, 500 MHz : 15,0 dB/100, 700 MHz : 18,4 dB/100, 900 MHz : 21,3 dB/100, 1000 MHz : 23,0 dB/100
Yayılma Hızı %78

Elektriksel Özellikler 20 °C

RG 8 U

Empedans 50±2 Ω
Yayılma Hızı (%) 78
Kapasitans 85 pF/m
İzolasyon Direnci >2000 M.Ω.km

Koaksiyel kablolar, yüksek kapasitans değerine sahiplerdir. Koaksiyel kabloların uygulama alanları; televizyon, CATV (Community Antenna Television), telefon ağları ve yerel alan ağlarıdır. Bu kablolar uzun mesafeli telefon ağlarında kullanılmasına rağmen bu alandaki yerini fiber optik kablolara ve uydu sistemlerine bırakmıştır.

Günümüzde koaksiyel kablolar televizyon ve kamera sistemlerinde kullanılıyor. Bundan dolayı telefon, televizyon ve radyoların yüksek frekanslı sinyallerinin iletiminde kullanılır. Koaksiyel kablo yüksek frekanslardaki analog sinyallerin taşınmasında bir hayli verimlidir.

Saray Elektrik Klas Kablo bayisidir. Tüm Klas Kablo ürünlerini en uygun fiyatlarla firmamızdan temin edebilirsiniz.

Klas Kablo Bayisi Saray Elektrik Malzemeleri San. ve Tic. Ltd. Şti. : Emekyemez Mahallesi Bankalar Caddesi Yanıkkapı Sokak No:30/A Karaköy Beyoğlu İstanbul
